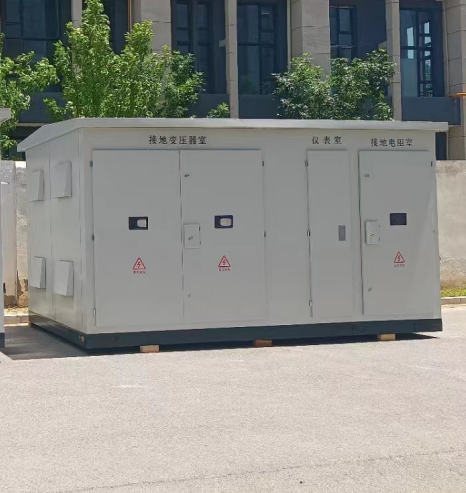

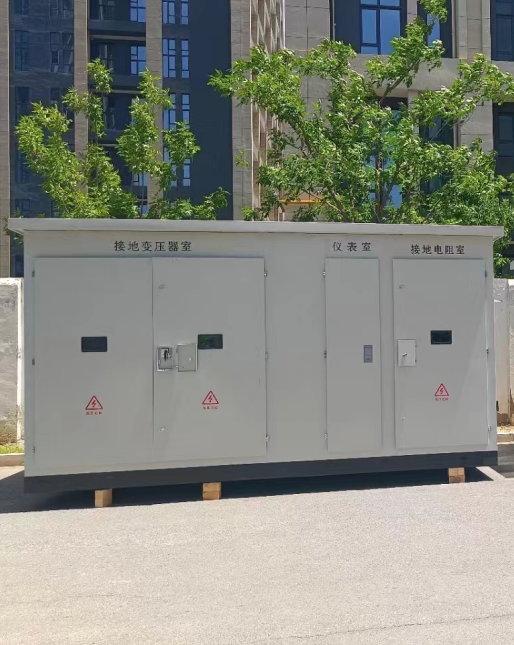

35KV接地變及小電阻成套裝置用在200萬千瓦風光項目，風電項目場址位于呼和浩特市。整理規模擬建百萬千瓦級新能源打捆外送項目規劃容量2000MW，其中水河新能源和菜莊風電項目規劃容量700MW、城關鎮風電項目規劃容量300MW。配套建設兩座220kV升壓站，通過220kV輸電線路送入克托電廠，在廠內升壓至500kV送入京津冀電網。我公司小電阻成套裝置用于內蒙項目的比較多，本項目需要2臺中性點接地電阻柜,項目海拔1800米,中性點接地電阻柜采用的不銹鋼殼體,防護等級可以達到IP54對柜內的元器件可以起到很好的保護作用。根據項目需要接地變及小電阻成套裝置內包含了接地變壓器、電阻器電流互感器、溫濕度控制器等元器件。接地變?nèi)萘恳鬄?00KVA絕緣方式為干式F級、工頻(1min)耐受電壓（有效值）：85kV，雷電全波沖擊耐受電壓（峰值）:200kV，項目送電后可根據1800米海拔修正系數修正打壓試驗。接地變及小電阻成套裝置中的電阻器采用不銹鋼合金材料、電流為300A電阻為74Ω，本公司生產的中性點接地電阻柜對降低電網過電壓、提高電網安全性、可靠性、具有良好的效果。采用中性點電阻接地方式的目的就是給故障點注入阻性電流，使接地故障電流呈阻容性質，減小與電壓的相位差，降低故障點電流過零熄弧后的重燃率，使過電壓限制在相電壓的2.6倍以內，提高繼電保護的靈敏度作用于跳閘，從而有效保護系統正常運行
