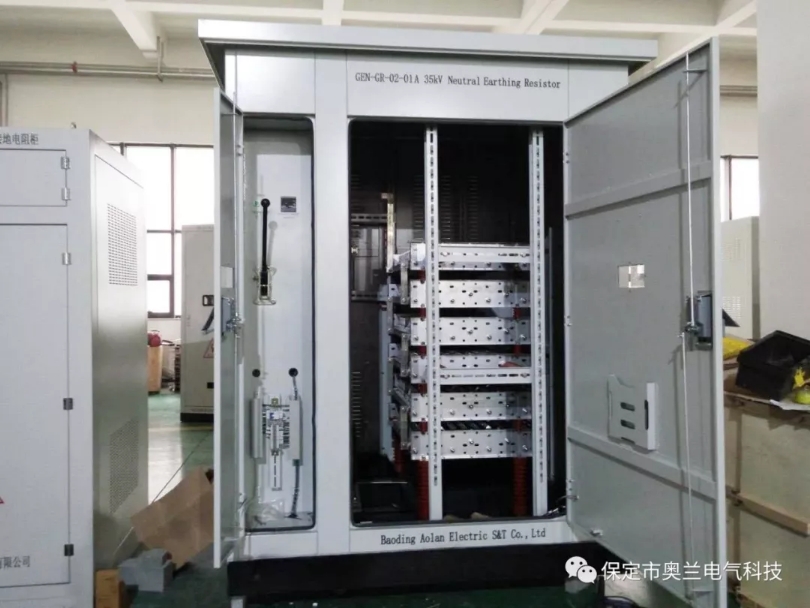

變壓器中性點接地電阻柜
維護手冊
產品型號：AL-BNR-35kV
保定奧蘭電氣科技有限責任公司
接地電阻柜可靠性高，一般不需要專門停電維護，建議利用站內主變或母線停電檢修的機會進行檢查維護，檢查維護時必須嚴格執行安全操作規程和安全工作規程；根據現場的安裝調試、運行的經驗和體會，參照有關的規程和資料，制訂了以下運行管理細則，供用戶制訂現場運行規程等作為參考。
一、 運行維護管理
1、 運行維護人員應熟悉了解電阻柜智能監測保護裝置的功能和操作；
2、 正常運行時，電阻柜智能監測保護裝置應保證供電正常；
3、 當電阻柜智能監測保護裝置發出報警信號時，用戶應有相應的裝置來
實時監測；
4、 系統發生接地故障時，禁止接地變壓器的投、切操作；
5、 當發生裝置故障、電源異常等異常情況時，這時應及時進行檢查和處
理，當屬于特殊故障時，通知廠方維護人員進行檢查；
6、 當系統發生單相接地時，禁止操作中性點電阻柜裝置；
7、 當系統發生單相接地時，應盡快解決處理，規程規定：系統發生單相
接地的運行時間一般不超過電阻的額定工作時間，這是因為：
⑴長時間接地運行，容易對中性點電阻柜造成破壞，從而擴大事故范圍；
⑵對接地變的安全運行不利。
8、 設備應由工作人員定期巡檢；
9、設備巡視時，當發生以下異常時，應及時向調度和主管匯報情況：
⑴接地變和電阻柜有異常響聲；
⑵接地變和電阻器有發熱痕跡或異味；
⑶電阻柜智能監測保護裝置不能正常運行；
⑷電阻器有發熱及燒毀痕跡；
⑸接地電流和電阻過熱越限報警；
10、 注意查看電阻柜智能監測保護裝置存儲的“事件追憶”信息記錄，注意整理記錄；
11、 裝置重要設定信息注意不要輕易進入或修改數據內容，否則將影響設備的正常運行；
12、 計劃安排定期對設備進行預防性試驗，試驗項目包括：
⑴ 接地變、電阻柜的常規試驗,試驗標準參照出廠試驗報告單；
⑵ 接地變、電阻器的表面清潔，對污物進行清理；
⑶ 檢查電阻柜智能監測保護裝置功能顯示及功能試驗；
二、運行維護注意事項
1. 裝置的運行應有專人負責，操作人員應熟知電阻柜智能監測保護裝置的操作方法，每次操作應有記錄。設定的參數若非特殊需要，請勿變動；
2. 正常情況下，接地變、電阻柜及電阻柜智能監測保護裝置因無異常響動；
3. 當系統發生單相接地時，禁止操作；
4. 由于誤操作或其它原因使程序退出運行，請關機重啟啟動失效時，請通知我公司；
5. 電阻柜智能監測保護裝置的運行管理應有專人負責，其他人員請勿進行參數設定等操作。在變更設定參數前應與本公司取得聯系；
6. 變更設定參數，改變方式和操作時應作好詳細記錄；
7. 當裝置出現報警信號時，應及時查明原因正確處理，并作好詳細記錄；若由于裝置本身故障，使用單位無法排除時，應及時通知生產廠；
8. 當電網發生單相接地時，此時值班人員不得進行任何調節和操作，并應檢查接地補償裝置響聲等情況，應注意接地變、電阻柜的溫升，不得超過允許值，并作好記錄；
9. 電阻柜智能監測保護裝置出現意外死機故障時，請重新啟動電阻柜智能監測保護裝置；
10.中性點電阻柜投停應經值班調度員或上級主管部門的同意方可進行；
11.下列情況下禁止操作中性點電阻柜：
A. 系統接地信號動作；
B. 接地變發生異常嗡嗡聲；
C. 接地電流、電阻過熱越線報警。
D.新設備投入運行，接地變做沖擊合閘操作，確認無誤后，再投入電阻柜。
