近年來，隨著我國城市建設和配電網建設的快速發展，小電阻接地方式因為能快速準確切斷配電網故障路線，縮短了配電網故障排除的時間，提高了供電的安全性和可靠性，避免了10KV配電網系統因單相接地造成的電壓升高導致供電設備損壞，容易造成人身觸電事故的發生，那么小電阻接地成套裝置的原理是什么呢？應用到哪些領域呢？

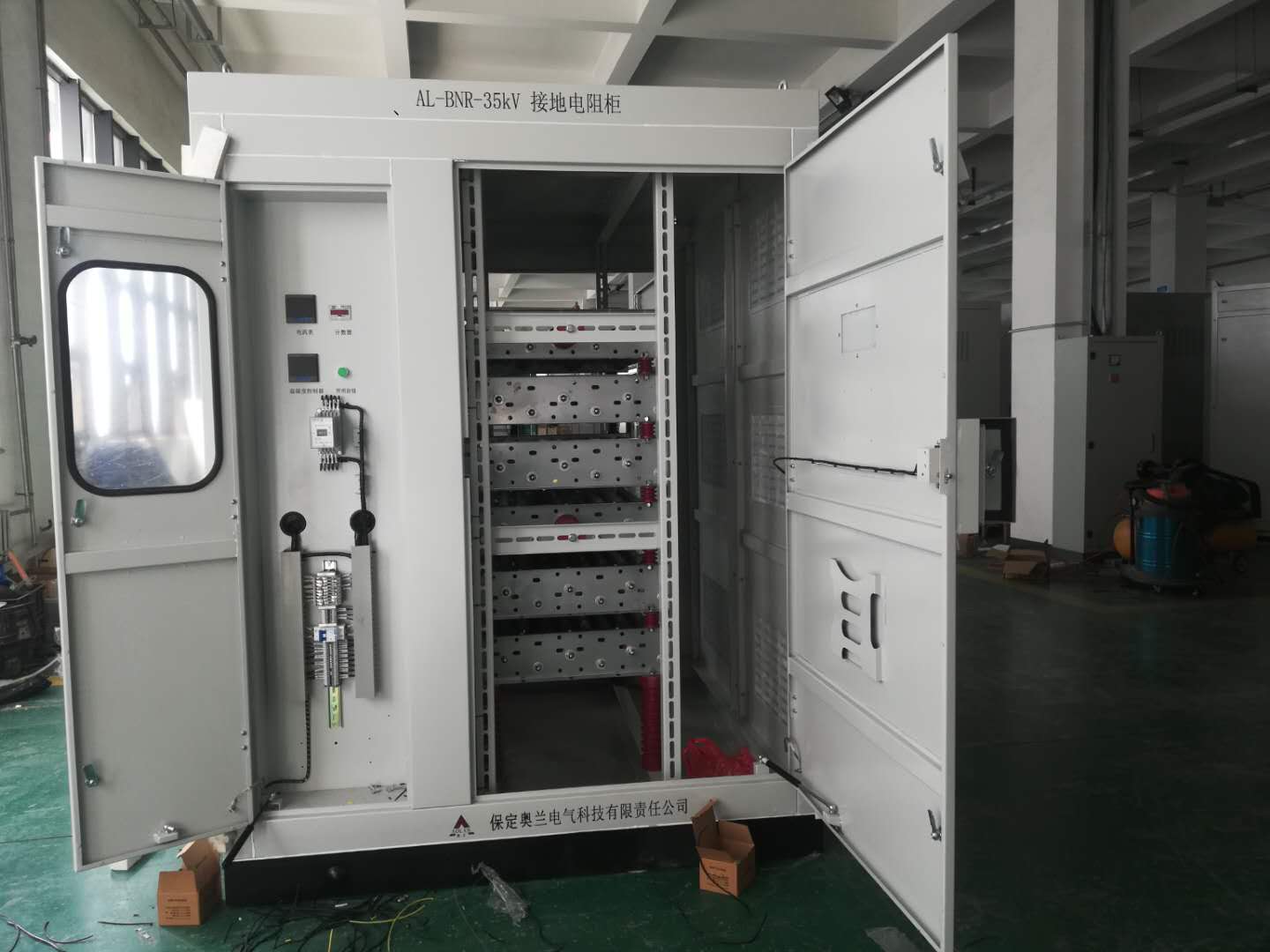

10KV中性點小電阻接地成套裝置的原理：目前，我國電力系統主要有中性點直接接地方式和中性點不直接接線方式。110KV以上主要采取中性點直接接地方式，直接接地系統短路電流大，繼電保護容易發現和隔離故障。10KV-66KV配電網均采取不直接接地方式，主要包括中性點不接地方式、中性點經消弧線圈接地（又稱諧振接地）、中性點電阻接地、中性點經電抗接地等，農村10KV配電網以架空線為主，城區大部分采用電纜敷設方式，10KV配電系統常采用不接地系統。單相接地故障長時間不消除不僅威脅到設備的安全運行，而且容易造成電路的安全隱患，因此，10KV配電網一般都采用中性點小電阻接地方式。北京、上海、天津、廣州、深圳等大城市目前全部都采用這種方式。配電網中性點小電阻接地成套裝置由接地變、小電阻構成。因主變10KV側為三角接線，需通過接地變提供系統中性點。接地變壓器容量的選擇應與中性點電阻的選擇相配套，中性點接地電阻接入接地變壓器中性點。接地變一般采用Z 型接地變，即將三相鐵心每個芯柱上的繞組平均分為兩段，兩段繞組極性相反，三相繞組按Z形連接法接成星型接線。其最大的特點在于，變電站中性點接地電阻系統由接地變、接地電阻、零序互感器（有的配有中性點接地電阻器監測裝置）等組成。
小電阻接地成套裝置應用：1、降低電壓。系統內部過電壓水平隨著IR 增加而降低（IR為單相接地故障情況下流過中性點電阻的額定電流）。但當IR>4IC以后，降低過電壓的作用已不明顯且經濟投資相對提高。因此從降低系統內部過電壓水平及兩段母線并列運行時共用1臺中性點電阻器來考慮，選配IR≈K×2×2IC（每段母線電容電流約為50A），K為考慮系統以后發展的裕度系數，取1～1.5。因此取單相接地故障時流過中性點電阻的額定電流為400 A。 2、加強繼電的靈敏度。如果中性點小電阻接地過渡電阻，繼電的靈敏度便會降低，因此，從保護繼電靈敏度的角度出發。電阻值越大，流過的電阻的電流反而越小，對繼電的輸入量則越好。按照正常的電力要求，單相接地故障電流遠大于每條線路的對地電容電流，一般都能滿足零序保護的靈敏度要求。因此，在設計的過程中一定要考慮這兩方面的影響，選擇較大的電阻電流。 3、提高通信質量。我國電力部門的相關協議規定，在通信電纜與大地間未裝放電間隙時，危險影響電壓不得大于430V，對高可靠線路要求不大于630V。因此，從這一方面考慮，為了保證通信質量，電流通過電阻一定是適中，不能讓電流量過大。城市配電網發展過程中，結合自己本地的發展情況，人口經濟密度，選擇合適的電阻，可以從上海廣州北京等大城市取經，如上海電網取1000A（6Ω），廣州、深圳、廈門等取400A（15Ω），這些城市的電阻已經運行十多年了，在輸出過程中沒有出現對通訊線路造成不良影響的記錄。 4、保障人身安全。流經接地體的電流越大，容易引起的故障概率就越高，因此，在設定中性點接地電阻的電流額度一定要越小越好，以免造成跨步電壓，電勢值超過標準范圍。根據國家相關規定，電阻電流的跨步電壓和接觸電勢選擇在1000A下，因此選擇400A的電阻額度對人身是沒有危害的。根據電力部門的相關規定，超過10A的故障電流，必須立即切除故障，不能讓電纜持續運行。因此，在設計電阻額度的時候，一定要選擇電路的承受力度，以及電壓的額度，減少故障發生的概率。
5、開發新的技術產品。目前我們的電力設備仍然有許多不完善的地方，需要我們?nèi)ラ_發新技術，滿足我國配電網現有的多中性點接地方式的技術，使之適應城市開發配網規劃發展，滿足新型接地方式的小型化、實用性、安全性更高的需求，又要滿足相關電力產品的需求。近幾年，通信技術的快速發展，有些10KV配電網的電線路改造已經有自動化建設，一些已經可以實現遠程監控。相信在未來的時間里，隨著科技的進步，這一問題也將得到徹底解決。
10KV配電網中性點小電阻接地成套裝置可有效解決不接地系統或經消弧線圈接地系統的問題，提高電網供電的的可靠性，保證用電設備的安全運行。
